一、設備總述

1.1 名稱、型號

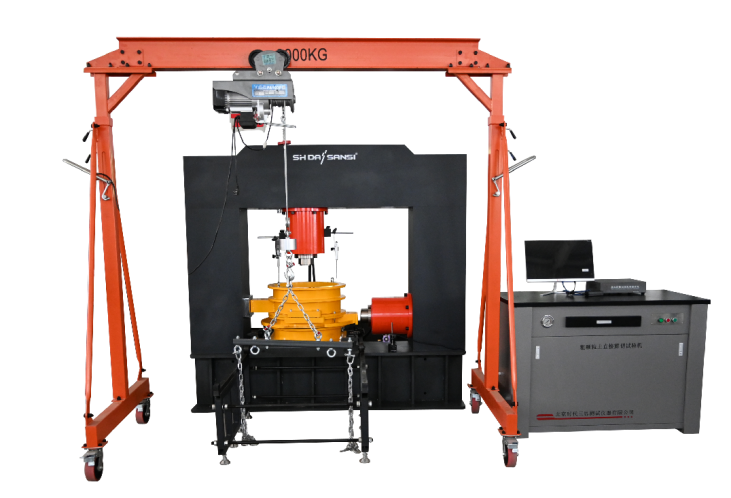

名稱：粗顆粒土直接剪切試驗機

型號：SDSS-50





1.2 執行標準

GB/T 50123-2019《土工試驗方法標準》





1.3 功能總述

主要用于對筑壩材料、河床覆蓋層進行原狀樣的現

場試驗研究，可以進行土體的固結試驗，也可以進行土體的直剪流變試驗。也可用于測量土 工織物材料之間、土工織物材料與土體之間的摩擦系數。

該機采用微機電液伺服閉環測量控制系統，可以實現等速應力、等速位移控制，在試驗 過程中控制方式可以平穩切換。測量控制單元經多年應用和完善，技術成熟、運行可靠。試 驗過程中載荷、位移、變形等數據自動采集，試驗曲線由計算機實時顯示并自動完成試驗數 據的處理、存儲，可按有關標準打印試驗報表。



1.4 技術參數

直剪儀加載架：框架式

試樣尺寸： Φ504.6×400mm（面積 2000cm2）

最大垂直載荷：700KN

最大水平推力：700KN

載荷精度：0.5%

最大垂直行程：200mm

最大水平行程：125mm

垂直位移傳感器：0-150mm

水平位移傳感器：0-150mm

位移分辨率：0.01

垂直水平穩壓誤差： ±0.5%FS







油缸直徑： Φ 150mm

伺服泵控：（使用伺服電機控制油泵轉速：節能靜音）

水平剪切速度：0.01-10mm/min

飽和方式：水頭飽和法/真空飽和法

使用電源：AC 220V 50HZ

整機功率：3KW

主機尺寸：2100×900×2000mm

主機控制柜尺寸：1350×630×860mm

整機重量：約 4 噸

試   驗  室  高  度  不  能   低  于  3.5  米

二、儀器結構

由承載機架、剪切盒、垂直加載裝置、水平剪切加載裝置、液壓系統、計算機控制及數 據采集系統六部分組成。

2.1 主機

主機部分垂直加壓門框式反壓架，臥式加壓門推式反力架，液壓雙向油缸 2 只（垂直加 壓和法向剪切）采用 45 號鋼板焊接，既環保又耐用，滿足剛性需求。

龍門吊架，采用電動葫蘆和多個滑輪組合，減輕試驗人員在試驗時裝樣的勞動強度， 加壓時采用球座式和輪輻傳感器相配套，垂直加壓和剪切都采用同樣的方式，保證出力點的 準確和試驗數據的一致性。
